前言

本文偏向于小白记录生活，大佬轻喷

为了得到大创课那点学分，决定做个软硬件结合的物联网项目。软件方面比较好说，但是硬件方面本人是从来没有接触过的，先前最多就是刷刷固件，修修小家电之类的。故决定踏入这个未知的领域，技多不压身嘛~

购入

PDD花了44.3购入了一块ESP32-S3 N16R8开发板和一个OV2640摄像头（因为大创项目大概要涉及到WiFi通讯和视频传输，所以先买来练练手），苦等一个星期终于到货，迫不及待就开始操作。

参数

类别	参数
主控芯片	ESP32-S3 (双核 LX7 32 位处理器，主频 240 MHz)
开发板品牌	freenova
存储配置	- Flash: 16 MB - PSRAM: 8 MB
开发环境	VSCode/PlatformIO

准备工作

VSCode里安装PlatformIO拓展，配置信息：

1
2
3


platform = espressif32
board = esp32-s3-devkitc-1
framework = arduino

等待漫长的环境配置…

因为esp32-s3-devkitc-1默认存储信息和这个开发板不符，所以修改platformio.ini，加入以下内容:

1
2
3
4
5
6
7
8


; 指定为16MB的FLASH分区表
board_build.arduino.partitions = default_16MB.csv
; 指定FLASH和PSRAM的运行模式
board_build.arduino.memory_type = qio_opi
; 预定义宏，启用PSRAM
build_flags = -DBOARD_HAS_PSRAM
; 指定FLASH容量为16MB
board_upload.flash_size = 16MB

来自：CSDN

驱动

CH343:http://www.wch-ic.com/search?t=all&q=ch343

完成预安装后连接板子就完成了驱动的安装。

点灯&串口通讯输出与监听

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35


#include <Arduino.h>

#define LED_BUILTIN 2
// 定义LED GPIO引脚为2

// put function declarations here:
int myFunction(int, int);

void setup() {
  // put your setup code here, to run once:
  int result = myFunction(2, 3);
  pinMode(LED_BUILTIN, OUTPUT);
  // 设置LED为输出模式
  Serial.begin(115200);
  // 初始化串口通信为115200
  delay(1000);
  Serial.printf("Chip Model: %s\n", ESP.getChipModel());
  Serial.printf("Flash Size: %d MB\n", ESP.getFlashChipSize() / (1024 * 1024));
  Serial.printf("PSRAM Size: %d MB\n", ESP.getPsramSize() / (1024 * 1024));
  // 输出芯片信息
}

void loop() {
  // put your main code here, to run repeatedly:
  digitalWrite(LED_BUILTIN, HIGH);
  delay(1000);
  digitalWrite(LED_BUILTIN, LOW);
  delay(1000);
  // 高电平亮，低电平熄，间隔一秒
}

// put function definitions here:
int myFunction(int x, int y) {
  return x + y;
}

串口通讯需在platformio.ini中添加：

1

monitor_speed = 115200

左下角upload（→）后，再点击serial monitor（插头），即可看到输出：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12


ESP-ROM:esp32s3-20210327
Build:Mar 27 2021
rst:0x1 (POWERON),boot:0x8 (SPI_FAST_FLASH_BOOT)
SPIWP:0xee
mode:DIO, clock div:1
load:0x3fce3808,len:0x4bc
load:0x403c9700,len:0xbd8
load:0x403cc700,len:0x2a0c
entry 0x403c98d0
Chip Model: ESP32-S3
Flash Size: 16 MB
PSRAM Size: 7 MB

一些困惑

开发板手册直接写了LED—IO2的GPIO是2，但是看开发板定义图里GPIO2定义的是ON那个LED，上传代码后亮的却是IO2的LED（这个LED在定义图里没有定义），不太明白。。

还有PSRAM理论上来说应该是8MB，不知道为啥输出是7MB。。

点亮外部引脚LED

其实是一个原理，设置某个引脚是高电平，然后和LED串联起来，最后接到GND就行。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13


...
// 定义外接LED针脚为GPIO12
#define LED_OUTBRD 12

void setup() {
    // 设置GPIO12为输出模式
    pinMode(LED_OUTBRD, OUTPUT);
    // 设置高电平点亮LED
    digitalWrite(LED_OUTBRD, HIGH);
    ...
}

...

接了1k的电阻防止烧坏LED。

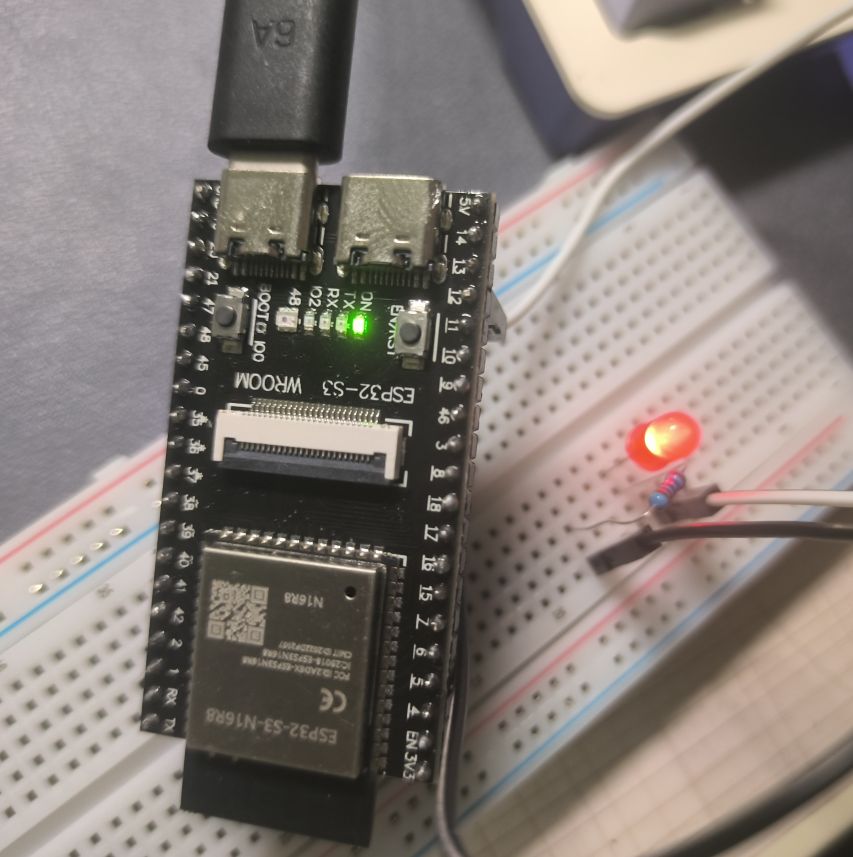

Turn ON the light！

还写了个简单的程序接入了deepseek的api，等后面再说吧，懒= =。
